應用領域：
本係列試驗電源是電容器生產和使用廠商的專用例試設備，用於電容器作紋波電流耐久性壽命試驗。它可模仿電容器的實際工作條件，以測定一組被測電容器的使用壽命數值，為電容器製造廠商提供了產品可靠性設計的確切參數，同時，也為使用電容器的用戶提供了產品的真實質量依據。
技術指標：
|
DC1000V1A AC50V10A*6-11路產 品 主 要 技 術 指 標 |
|
|
輸入輸出 |
輸入：交流單相220V±10% 50Hz±10% 輸出：交直流疊加輸出，由三個端子引出， 輸出直流最高電壓電流值：同產品規格 單邊輸出交流最高電壓電流值：同產品規格 |
|
（一）直流部分 |
|
|
1、穩壓精度 |
源效應：≤0.1%額定值（僅由於輸入源電壓變化±10%時引起的輸出電壓變化率） 時漂：≤0.2%額定值（僅由於電源連續工作時間大於8小時時引起的輸出電壓變化率） 溫漂：≤0.03%額定值／℃（僅由於在電源使用環境溫度範圍內，由環境溫度變化引起的輸出電壓變化率） 負載效應：≤0.2%額定值（僅由於輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
2、紋波（r.m.s） |
≤0.01% +10mV（80%~100%額定輸出時測量 ） |
|
3、輸出電壓調節範圍 |
近似0~額定電壓值連續可調 |
|
4、自動計時範圍 |
1~9999小時 |
|
5、輸出電壓設定 |
觸摸屏設定，遠程485通信設定 |
|
6、保護方式 |
過壓、過流自動保護 |
|
7、短路報警 |
允許短路並聲音報警 |
|
8、工作方式 |
長期滿負荷連續工作 |
|
9、輸出電壓電流顯示方式 |
觸摸屏顯示 |
|
10、輸出電壓電流顯示分辨率 |
0.1V；1mA |
|
11、整機電壓、電流表誤差 |
≤±1%±1個字（計量範圍10％~100％額定值） |
|
12、整機時間表誤差 |
≤±0.01% |
|
（二）交流部分 |
|
|
1、輸出電壓調節範圍 |
1%~額定電壓值連續可調 |
|
2、輸出電流調節範圍 |
1%~額定電流值連續可調 |
|
3、輸出波形 |
正弦波（失真度≤5%，滿功率輸出功率時測量） |
|
4、輸出頻率 |
40Hz~10kHz連續可調（頻率誤差≤±0.1%） |
|
5、輸出電壓電流顯示方式 |
觸摸屏顯示 |
|
6、輸出電壓電流顯示分辨率 |
0.1V；0.1A（均顯示有效值） |
|
7、輸出電壓電流設定方式 |
觸摸屏設定 / 遠程485通信設定 |
|
8、整機電壓、電流表誤差 |
≤±1.5%±2個字（計量範圍10％~100％額定值） |
|
9、通信方式 |
485通信（標配） |
|
10、保護方式 |
過壓、過流自動保護 |
|
11、工作方式 |
長期滿負荷連續工作 |
|
12、電源適用負載特性 |
容性負載 |
|
13、環境條件 |
使用場所：僅在室內使用 溫 度：-20℃～50℃ 空氣濕度：≤90% |
|
14、發貨配件 |
企業標配（保險絲、易損件等） |
|
15、備注 |
烘箱一體機測三參數（容量、ESR、漏電流）屬於選配功能 |
|

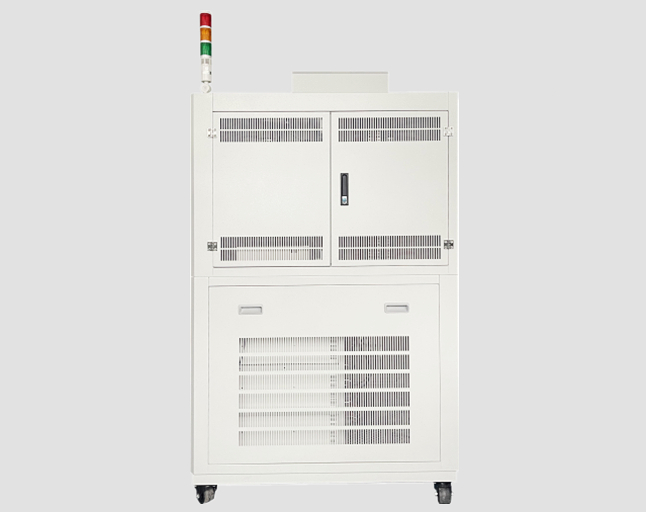

產品外觀和尺寸：寬1100mm*高2030mm*深1150mm； 烘箱內尺寸：寬550mm*高600mm*深560mm |
|
均流紋波電源測試產品與市場現有同類型產品對比
|
|
恒諾智造 |
市場同類型產品 |
產品優勢 |
|
一、產品係列對比 |
產品選擇多樣化，可以提供單台不帶烘箱、多台不帶烘箱、烘箱一體機、烘箱一體機測三參數（容量、ESR、漏電流），客戶可以自行選擇。 |
選擇少，相應功能基本沒有
|
智能化程度更高，試驗過程更方便 |
|
二、產品性能對比 |
直流電壓、電流對比：範圍更大，充電速度更快（0-1000V，電流0-1A）。 |
電壓等級相對低800V0.2A |
電容耐壓測試範圍更寬 |
|
交流電壓電流對比：試驗紋波電流更大，測試容量範圍更寬（每路電流最大可至10A）。 |
功率小，電壓最高30V，最大電流不超過5A，測試容量範圍小， |
紋波電流更大 |
|
|
紋波功率對比：恒諾每對電容可提供AC100V10A紋波功率，每條夾具11組電容，合計功率11000W |
市場同類均流紋波產品每對電容可提供AC60V5A紋波功率，每條夾具11組電容，合計功率3300W |
更大的紋波輸出功率 |
|
|
試驗頻率範圍對比：試驗頻率範圍更寬（40Hz-10KHz），滿足客戶的各種頻率應用測試要求。 |
市場同類產品輸出頻率為100Hz-1KHz，（50Hz~100Hz震蕩） |
更寬的測試頻率 |
|
|
設備耗電量對比：恒諾均流紋波電源采用優化算法PFC電路設計，AC220V輸入功率因數＞0.98；交流主電路采用被測電容能量儲存再複用技術，當測試電容紋波輸出100V10A即1kW輸出，實測電網輸入功率僅0.1kW不到，儲能複用技術加上高效PFC功率因數校正設計，大大節約了設備的運行用電成本。 |
常規均流紋波電源功率因數0.5～0.6，未采用儲能複用技術的電源會導致設備輸入線功率大。 |
綠色節能 |
|
|
技術開發能力對比：恒諾擁有強大的技術服務團隊，可最短時間內滿足客戶後期產品的各種功能需求開發 |
市場同行技術更新迭代緩慢，客戶新技術要求滿足率低，技術力量相對薄弱 |
新產品開發能力強而快 |
|
|
試驗連續性對比：試驗連續性對比：恒諾均流紋波產品每組電容電壓電流互不影響，單組電容出現異常 可在線單獨切斷，無需停機。確保試驗的連續性。 |
常規均流產品單組電容異常，會直接影響其它組電容電壓電流，然後需要停機切斷異常組電容，再重新啟動電源繼續老化其它組電容；影響試驗的連續性。 |
試驗連續性有保障 |
|
|
試驗靈活性對比：恒諾均流紋波產品每路電源可帶12組電容，電源內部集成2個直流電壓源，每6組電容可獨立設置直流耐壓值，每組電容可獨立設置交流紋波電壓、電流、頻率值，使用配置更靈活，適應各種試驗分配需求。 |
目前市場同類型產品隻有一個直流輸出，並且每組被測電容不可獨立設置交流紋波電壓、電流、頻率值，限製了電源產品使用多樣性和效率。 |
試驗靈活性好，客戶可以按需求進行對比試驗 |
