HNV係列交流變頻恒壓源

1、可靠性高

主要部件均采用進口元器件，原裝三菱IGBT逆變模塊，驅動保護為原裝日本三菱機芯，完善的驅動保護電路保證IGBT可靠工作。

2、動態反應速度快

采用雙閉環反饋電路，內環電流環保證非線性負載波形不失真；外環電壓環保證突加負載壓降＜1%，反應速度小於2mS，控製電路為模擬電路，抗幹擾能力強，不死機.
3、三相電源可適應任意不平衡負載
三相電源即可三相統調，又可單相分調。三相電源的主電路及控製電路按照三套獨立的單相電源進行設計。主電路采用交一直一交結構，包括整流器、直流濾波器、逆變器、交流濾波及變壓器等組成部分。三套單相逆變電路輸出互差120角度，在變壓器原邊彼此電氣獨立，在變壓器副邊接成星形，輸出所要求的三相交流電。電壓及波形控製針對單相輸出，采用了三套獨立的單相控製器，使三相電源的任一相均可以作為單相電源獨立使用，並可適應任意不平衡負載，從而極大的提高了電源的負載適應能力。真正做到了負載任意不平衡。
4、人機界麵好，表源合一，測量精度高
電壓、頻率、電流、功率/ 功率因數四視窗測量顯示，精度為0.5級，源表一體化。
5、帶載能力強
功率元件應用合理，可承受3 倍額定電流，且不會造成壓降。
6、穩定性優
頻率穩定度≤0.01%，負載穩定度≤1%，輸出頻率由石英振蕩器震蕩產生，因此非常穩定精確

產品簡介

應用範圍：

1.家電業製造商如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱、DVD、洗塵器、電動剃須刀等產品的測試電源。
2.電機、電子業製造商如：交換式電源供應器、變壓器、電子安定器、AC風扇、不斷電係統、充電器、繼電器、壓縮機、馬達、被動元件等產品的測試電源。
3.IT產業及電腦設備製造商如：傳真機、影印機、碎紙機、印表機、掃描器、燒錄機、伺服器、顯示器等產品的測試電源。
4.實驗室及測試單位如：交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位最佳交流電源。

5.航空/軍事單位如：機場地麵設施、船舶、航天、軍事研究所等的測試電源。

HNV係列交流變頻恒壓源（單相輸出）

1.表格參數為基礎參數，客戶可根據需求定製更高標準。

2.電壓、電流等級不能滿足的情況下，請根據需求選擇其他係列的產品。

產品型號

HNV-1105

HNV-111

HNV-113

HNV-115

HNV-3110

HNV-3115

HNV-3120

HNV-3130

HNV-3145

HNV-3160

HNV-31100

容量

(更大容量可定製)

500VA

1KVA

3KVA

5KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

100KVA

電路方式

IGBT/SPWM脈寬調製方式

輸入電壓

220V+ 15%

380V+ 15%

輸入相位

單相

三相

輸入頻率

50Hz士15%

輸出相位

單相

輸出電壓

低檔: 0-150V連續可調;高檔: 0-300V連續可調。 (特殊電壓可定製)

輸出頻率

50Hz/60Hz、45-67Hz

(100Hz、120Hz、 200Hz、 240Hz、400HZ可定做)

負載穩壓率

≤土1%

頻率穩定度

定頻≤+0.01%

波形失真度

THD≤.2%

反應時間

≤2ms

過載能力

105%<輸出≤110% 15秒關斷輸出 110%<輸出≤200% 5秒關斷輸出

200% <輸出≤300% 2秒關斷輸出 300% <輸出立即關斷輸出

抗衝擊能力

1.可承受3倍額定電流持續2S

2.可承受功率不大於電源額定功率0.5倍的感性負載或波峰因數不大於3.0整流性負載的啟動衝擊

顯示精度

解析度0.1Hz

解析度0.1V

解析度0.1A

解析度0.1W

顯示方式

LED顯示或LCD顯示

快捷鍵

LED顯示:三組快捷鍵 LCD顯示:可設定10組快捷鍵

通訊

RS-232/RS485/以太網標準接口

保護功能

輸出無熔絲開關，IGBT過熱、 IGBT過流、變壓器過熱、

輸入過壓、輸入欠壓、輸出過壓、輸出欠壓、輸出過流、輸出過載、輸出短路等

絕緣電抗

500Vdc 20MΩ

耐壓絕緣

1500Vac/5mA/1分鍾

冷卻方式

強製風扇製冷

工作溫度

-10C- -45C (特殊溫度可定做)

相對濕度

0-95% (非凝結狀態)

海拔高度

1500公尺

尺寸(深x寬x高)mm可根據客戶指定外形定做

410 x 440x 135

460 x 440x 222

560 x 350x 600

660 x 400x 700

830 x 450 x 1100

1160 x 520x 1370

1.表格參數為基礎參數，客戶可根據需求定製更高標準。

2.電壓、電流等級不能滿足的情況下，請根據需求選擇其他係列的產品。

產品型號

HNV-1306

HNV -1310

HNV -3315

HNV -3320

HNV -3330

HNV -3345

HNV -3360

HNV -33100

HNV -33150

HNV -33300

HNV -33450

HNV -33600

HNV -33800

容量

6KVA

10KVA

15KVA

20KVA

30KVA

45KVA

60KVA

100KVA

150KVA

300KVA

450KVA

600KVA

800KVA

電路方式

IGBT/SPWM脈寬調製方式

輸入電壓

220V+ 15%

380V+ 15%

輸入相位

單相

三相四線

輸入頻率

50Hz士15%

輸出相位

三相四線

輸出電壓

相電壓：低檔: 0-150V連續可調;高檔: 0-300V連續可調。線電壓:低檔: 0-260V連續可調，高檔: 0- 520V連續可調（特殊電壓可定製）

輸出頻率

50Hz/60Hz、45- 67Hz (100Hz、120Hz、 200Hz、 240Hz、400HZ可定做)

負載穩壓率

≤土1%

頻率穩定度

定頻≤+0.01%

波形失真度

≤1.5%

反應時間

≤20ms

過載能力

105%<輸出≤110% 15秒關斷輸出; 110%<輸出≤200% 5秒關斷輸出; 200%<輸出≤300% 2秒關斷輸出; 300%<輸出立即關斷輸出

抗衝擊能力

1.可承受3倍額定電流持續2S

2.可承受功率不大於電源額定功率0.5倍的感性負載或波峰因數不大於3.0整流性負載的啟動衝擊

顯示精度

解析度0.1Hz

解析度0.1V

解析度0.1A

解析度0.1W

顯示方式

LED顯示或LCD顯示

快捷鍵

LED顯示:三組快捷鍵，LCD顯示:可自行設置10組快捷鍵

通訊

RS-232/RS485/以太網標準接口

保護功能

輸出無熔絲開關，IGBT過熱、 IGBT過流、變壓器過熱、

輸入過壓、輸入欠壓、輸出過壓、輸出欠壓、輸出過流、輸出過載、輸出短路等

絕緣電抗

500Vdc 20MΩ

耐壓絕緣

1800Vac/5mA/1分鍾

冷卻方式

強製風扇製冷

工作溫度

-10C- -45C (特殊溫度可定做)

相對濕度

0-95% (非凝結狀態)

海拔高度

1500公尺

尺寸(深x寬x高)mm可根據客戶指定外形定做

660 x 400x 700

830 x 450x 1100

1150 x 520x 1250

1320 x 600x 1350

1550 x 850x 1880

1160 x 1910x 1880

900x3300x2200

900 x 3100x 2280

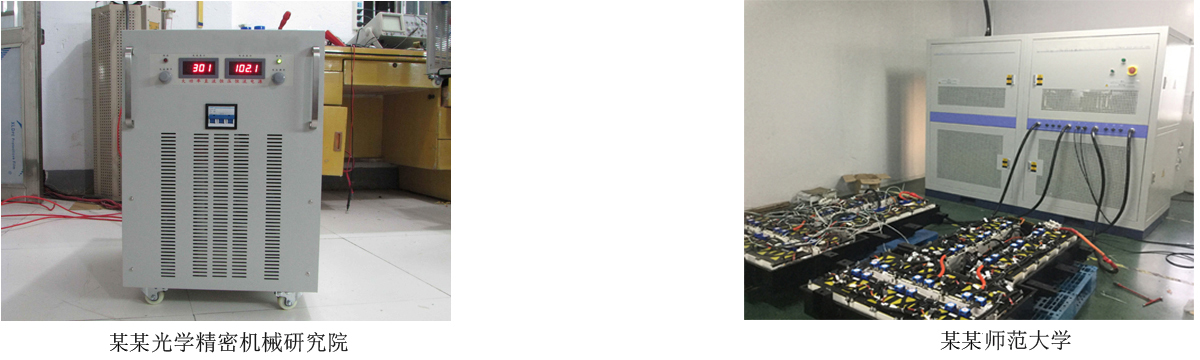

客戶案例
