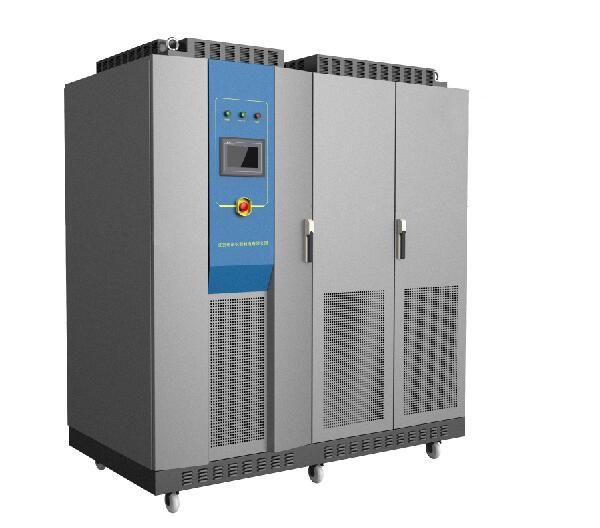

HN-SD係列雙向電源

(1)具有恒壓、恒流、恒功率多種輸出模式。

(2)具有自動壓降補償功能，自動補償線壓降。

(3)采用PWM整流技術，功率因素>0.99，輸入諧波<3%，效率大於93%。

(4)采用高速數字控製技術，輸出精度達到0.1%。

(5)采用7寸觸摸屏操作、友好的人機界麵。

(6)輸出參數、保護參數可編程，可適用於不同類型設備測試。

(7)內部器件采用施耐德、英飛淩等國際品牌，設備可靠性高。

(8)具有多種操作接口、可實現遠程操作、無人值守以及嵌入測試係統。

(9)采用模塊化設計，設備後期維護簡便。

(10)一體式散熱通道設計、溫升低、運行可靠性高、使用壽命長。

(11) 多級濾波電路設計以及電磁幹擾屏蔽吸收措施，保障設備可靠運行。

(12)維護係統內置交流隔離變壓器+LC交直流濾波，輸入輸出電氣隔離；交流斷路器有漏電流保護功能，有效防止電氣安全事故；

(13) 采用兩極變換，IGBT式電路方式，純數字化工頻隔離電源，技術領先輸出可模擬多種直流電壓

(14) 可將能量回饋電網：同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量自動回饋電網的負載功能，具有節能降耗、綠色環保的突出優勢；

（1）采用PWM整流+PWM逆變原理，功率因素＞0.99；THD和注入諧波電流滿足國標GB/T14549-93；

（2）DC/DC變換單元采用英飛淩高壓IGBT模組，驅動部分為英飛淩高壓IGBT專用驅動電路；

（3）直流支撐電容選用高壓薄膜電容，性能可靠壽命長；

（4）直流輸出側采用高壓直流熔斷器，可有效進行短路保護；

（5）電源主控部分采用全數字控製電路，主控芯片為TI公司DSP芯片2812；觸摸屏顯示；

應用範圍：

1.儲能係統

2.能量回收係統

3.電動汽車電機、控製器測試係統

4.電動汽車傳動係統、動力總成係統測試係統

5.特殊電動車輛電機、控製器測試係統

6.特殊電動車輛傳動係統、動力總成係統測試係統

7.艦船電傳動、電驅動係統測試係統

技術參數：

1.表格參數為基礎參數，客戶可根據需求定製更高標準。

2.電壓、電流等級不能滿足的情況下，請根據需求選擇其他係列的產品。

產品型號	HN-SD100-350
額定功率	100kW
峰值功率	140kW
額定電流	±285A
峰值電流	±400A 1min
交流特性	輸入方式		三相四線
	電壓		380V+10%
	頻率		50Hz+5Hz
	功率因數		≥0.99
	總電流諧波		≤3%
直流特性	電壓範圍		50V～750V(額定350V
	輸出電壓精度		≤0.1%F.S
	輸出電流精度		≤0.1%F.S
	顯示電壓精度		≤0.1%F.S
	顯示電流精度		≤0.1%F.S
	響應時間		≤10ms
回饋特性	交流電壓		342V～420V(允許電壓範圍)
	交流頻率		45Hz～55Hz（允許電網頻率）
	功率因數		≥0.99
	總諧波含量		≤3%
	切換時間		≤10mS
	回饋功率		支持滿量程功率回饋
通訊接口			RS485（標配）、CAN（可選）、以太網（可選）
外部模擬接口			支持緊急停止、啟動/停止、故障檢測、運行狀態檢測接口
安全特性	絕緣電阻		≥20MΩ
	耐壓性能		2000VDC
	接地電阻		≤100mΩ
	保護功能		缺相、過熱、過壓、限壓、恒功率、過流、短路、超載等各種告警裝置
噪聲			≤65dB
防護等級			IP21
冷卻方式			強製風冷
工作環境		環境溫度	0℃～65℃
		環境濕度	10%～90%(無凝露)
		海拔高度	≤2000m
尺寸			120010001900

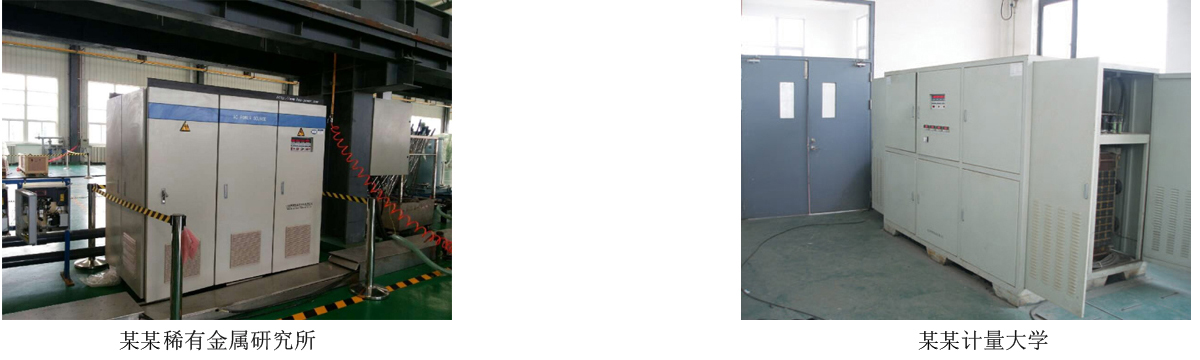

客戶案例
